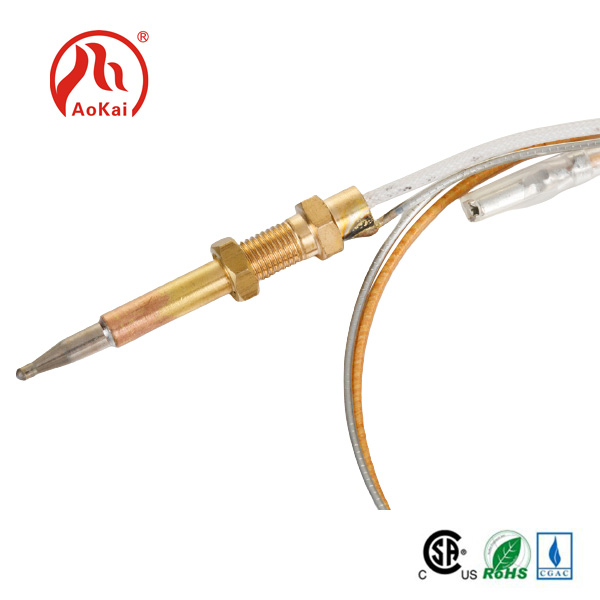

市场上最畅销的温度采集模块的大部分设备的研究和开发基于热电偶技术的原理。热电偶是一种温度传感元件和一种直接测量温度并将温度信号转换为热电势信号的主要仪器,然后通过电气仪器将其转换为测量介质的温度。
热电偶温度测量的基本原理是两个不同材料的导体形成闭环。当两端都有温度梯度时,电流将通过循环。目前,两端之间具有热电势,这是所谓的Seebeck效应。
不同组件的两个同质指挥是热电偶。温度较高的末端是工作端,而温度较低的末端是自由端。自由端通常在恒定温度下。根据热电势与温度之间的功能关系,建立了热电偶毕业表。当自由端温度为0℃时,将获得毕业表。不同的热电偶有不同的毕业表。
当第三个金属材料连接到热电偶循环,只要材料的两个连接的温度相同,热电偶产生的热电势将保持不变,也就是说,它不会受到连接到环连接的第三个金属的影响。因此,在测量热电偶的温度时,可以连接测量仪器。测量热电势后,可以知道测得的培养基的温度。热电偶焊接两个导体或半导体A和不同材料的半导体A形成封闭环。
当两个不同组件的两个导体在两端连接以形成一个环时,当连接的温度不同时,将在循环中产生电动力。这种现象称为热电效应,该电动力称为热电势。热电偶使用此原理测量温度。其中,直接用于测量培养基温度的末端称为工作端,另一端称为冷端。冷端连接到显示器或匹配仪器,显示器将指示热电偶产生的热电势。热电偶实际上是一种能量转换器,可将热能转换为电能,并使用产生的热电势来测量温度。对于热电偶的热电潜力,应注意几个问题。
1。热电偶的热电潜力是热电偶两端温度函数的差,而不是热电偶两端的温度差的功能;
2。热电偶产生的热电势的大小与热电偶的材料均匀时,与热电偶的长度和直径无关,但仅与热电偶材料的组成和两端的温度差。
3。当确定热电偶的两个热电偶电线的材料组成时,热电偶的热电势的大小仅与热电偶的温度差有关。如果热电偶的冷端温度保持恒定,则热电偶的热电势只是工作端温度的单值函数。
